Создание интерфейсов VLAN

В соответствии с требованиями, приведенными в разделе Требования для вычислительного кластера, рекомендуется настраивать интерфейсы VLAN поверх объединений сетевых интерфейсов для вычислительного кластера. Такие логические интерфейсы можно создать на вкладке Сетевые интерфейсы экрана узла. Кроме того, сетевые интерфейсы VLAN на вычислительных узлах можно создать с помощью автоматизированной процедуры, описанной в разделе Подключение виртуальных коммутаторов к магистральным интерфейсам.

Чтобы создать интерфейс VLAN

Панель администратора

На экране Инфраструктура > Серверы щелкните по имени узла, перейдите на вкладку Сетевые интерфейсы и выберите Создать.

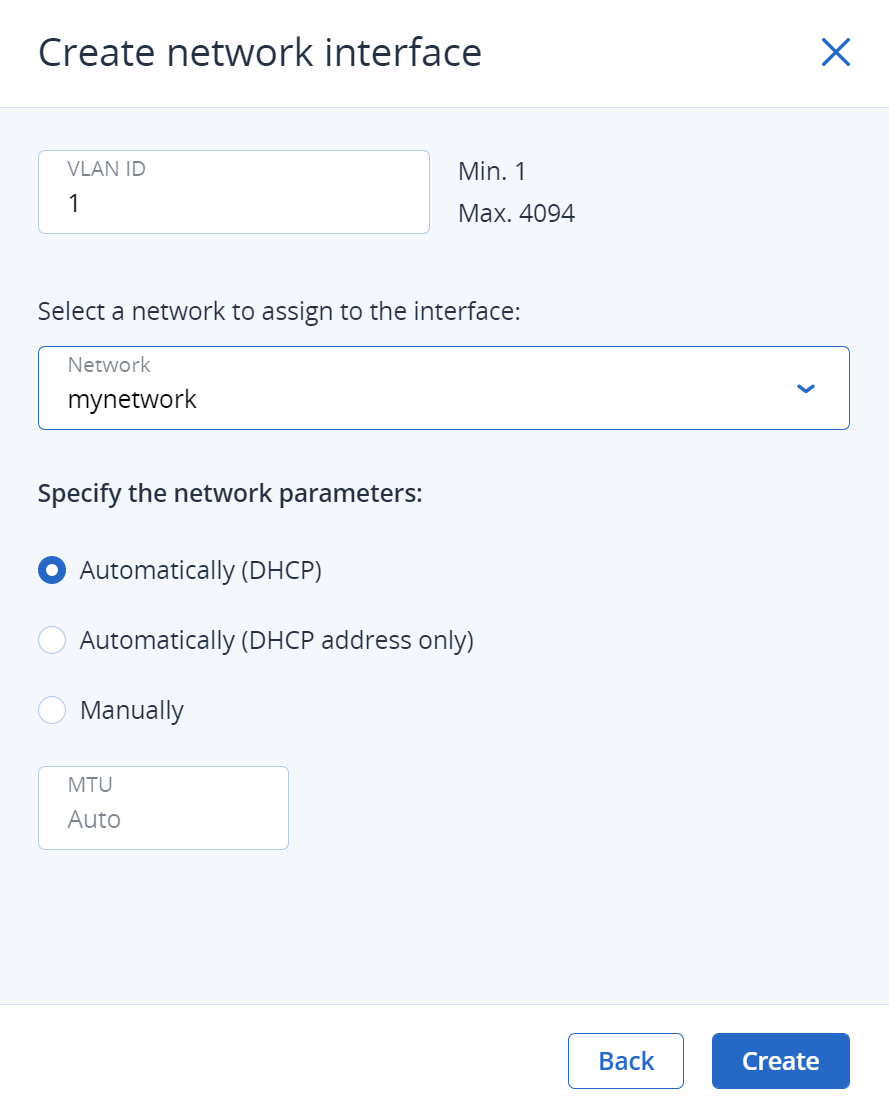

В окне Создать сетевой интерфейс выберите тип VLAN и сетевой интерфейс, на основе которого нужно создать интерфейс VLAN, затем нажмите кнопку Далее.
Укажите номер сети VLAN в поле Идентификатор VLAN. Можно выбрать номер от 1 до 4094.
Выберите сеть, которой следует назначить VLAN, затем укажите параметры сети.
- Выберите Автоматически (DHCP), чтобы получить IP-адрес, DNS и параметры маршрутизации от DHCP-сервера.
- Выберите Автоматически (DHCP, только адрес), чтобы получить только IP-адрес от DHCP-сервера.
- Выберите Вручную и укажите IP-адрес в нотации CIDR, нажав кнопку Добавить.
Динамическое выделение IP-адресов будет вызывать сетевые проблемы сразу же после изменения IP-адресов серверов кластера. Настройте статические IP-адреса с самого начала или сразу, как только это станет возможно.
Укажите шлюз. Заданный шлюз станет шлюзом по умолчанию для узла.
Введите требуемое значение MTU в поле MTU. Если оставить в этом поле значение Автоматически, будет использоваться размер блока MTU родительского интерфейса.
Нажмите кнопку Создать.

Интерфейс командной строки

Используйте следующую команду:

vinfra node iface create-vlan [--ipv4 <ipv4>] [--ipv6 <ipv6>] [--gw4 <gw4>] [--gw6 <gw6>]
                              [--mtu <mtu>] [--dhcp4 | --no-dhcp4] [--dhcp6 | --no-dhcp6]
                              [--auto-routes-v4 | --ignore-auto-routes-v4]
                              [--auto-routes-v6 | --ignore-auto-routes-v6]
                              [--network <network>] [--node <node>] --iface <iface> --tag <tag>

--ipv4 <ipv4>: Разделенный запятыми список адресов IPv4
--ipv6 <ipv6>: Разделенный запятыми список адресов IPv6
--gw4 <gw4>: Адрес шлюза IPv4
--gw6 <gw6>: Адрес шлюза IPv6
--mtu <mtu>: Значение MTU (максимального размера передаваемого пакета) для интерфейса
--dhcp4: Включение DHCPv4
--no-dhcp4: Отключение DHCPv4
--dhcp6: Включение DHCPv6
--no-dhcp6: Отключение DHCPv6
--auto-routes-v4: Включить автоматические маршруты IPv4
--ignore-auto-routes-v4: Игнорировать автоматические маршруты IPv4
--auto-routes-v6: Включить автоматические маршруты IPv6
--ignore-auto-routes-v6: Игнорировать автоматические маршруты IPv6
--network <network>: Идентификатор или имя сети
--node <node>: Идентификатор или имя хоста сервера (по умолчанию node001.vstoragedomain)
--iface <iface>: Имя интерфейса
--tag <tag>: Номер тега VLAN

Например, чтобы создать интерфейс VLAN с тегом 100 на сетевом интерфейсе eth2 сервера node002, выполните:

# vinfra node iface create-vlan --iface eth2 --tag 100 --dhcp4 --node node002
