Настройка хранилища данных YADRO TATLIN.UNIFIED

Кибер Бэкап поддерживает системы хранения YADRO TATLIN.UNIFIED. В этом разделе описана настройка и подключение этих устройств к Кибер Бэкап для выполнения резервного копирования виртуальных машин в среде VMware с использованием аппаратных моментальных снимков.

Ограничения

  • Не поддерживается создание аппаратных моментальных снимков для ресурсов, включенных в группу ресурсов.

Следующие ограничения приведены из расчета на одну систему хранения или из расчета на одновременное выполнение резервного копирования виртуальных машин:

  • Количество виртуальных машин, для которых выполняется резервное копирование, не должно превышать 40.
  • Число аппаратных моментальных снимков не должно превышать 40, если для одной виртуальной машины предполагается наличие нескольких аппаратных моментальных снимков.

Следующие ограничения приведены из расчета на одного агента для VMware (Windows) или из расчета на одновременное выполнение резервного копирования виртуальных машин:

  • Количество виртуальных машин, для которых выполняется резервное копирование, не должно превышать 10.
  • Число аппаратных моментальных снимков не должно превышать 10, если для одной виртуальной машины предполагается наличие нескольких аппаратных моментальных снимков.

Создание и подключение к ESXi-серверам ресурса (LUN) для размещения дисков виртуальных машин

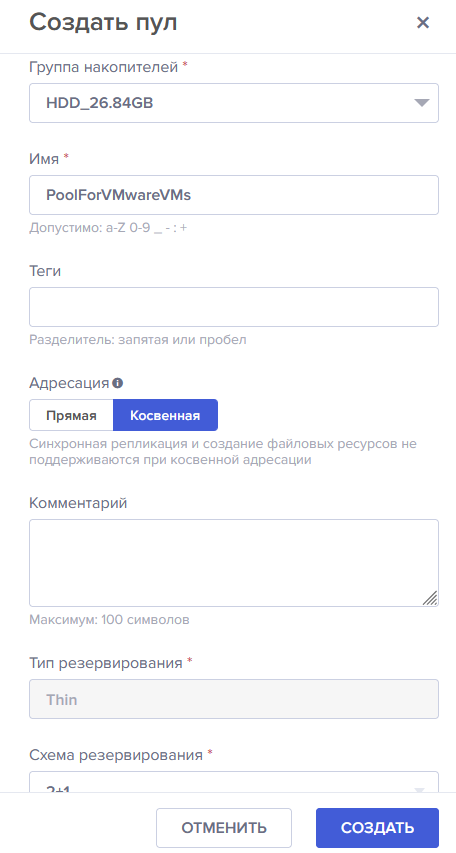

  1. В хранилище данных YADRO TATLIN.UNIFIED создайте пул с косвенной адресацией.

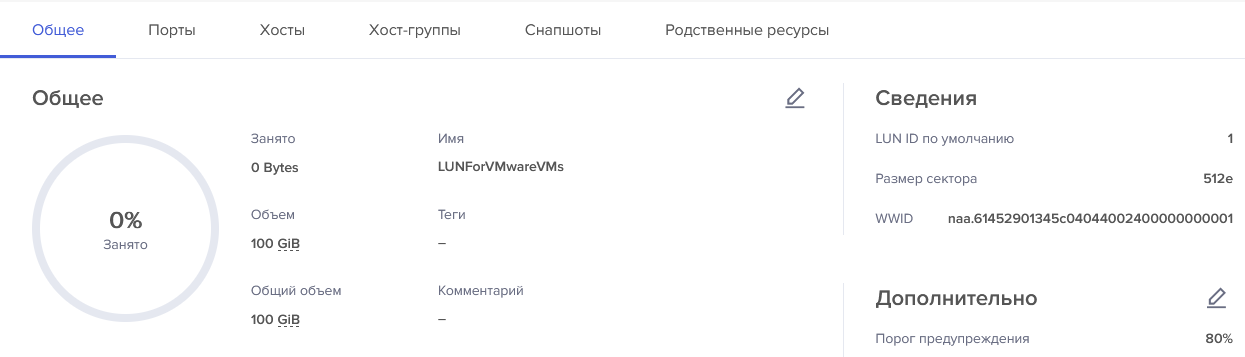

  2. В пуле создайте блочный ресурс (LUN) необходимого размера для размещения дисков виртуальных машин. При создании ресурса необходимо выбрать размер сектора 512e.

  3. Подключите ресурс (LUN) по протоколу iSCSI к ESXi-серверам в качестве хранилища (datastore). Сведения о том, как выполнить подключение, см. в документации системы хранения.

Настройка iSCSI-инициатора на машинах с агентом для VMware (Windows)

Выполните следующие действия для каждой машины с агентом для VMware (Windows):

  1. В консоли управления службами укажите тип запуска Автоматически или Вручную для службы инициатора Майкрософт iSCSI.

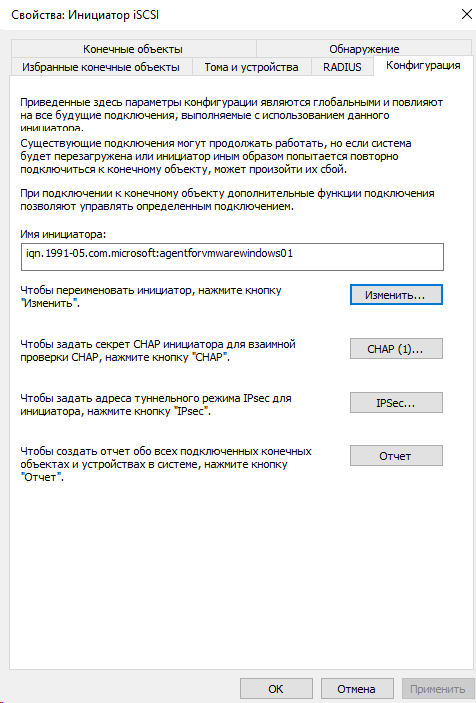

  2. Запустите приложение Инициатор iSCSI и на вкладке Конфигурация получите IQN-имя iSCSI-инициатора машины.

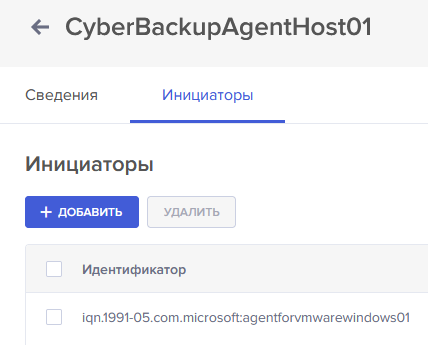

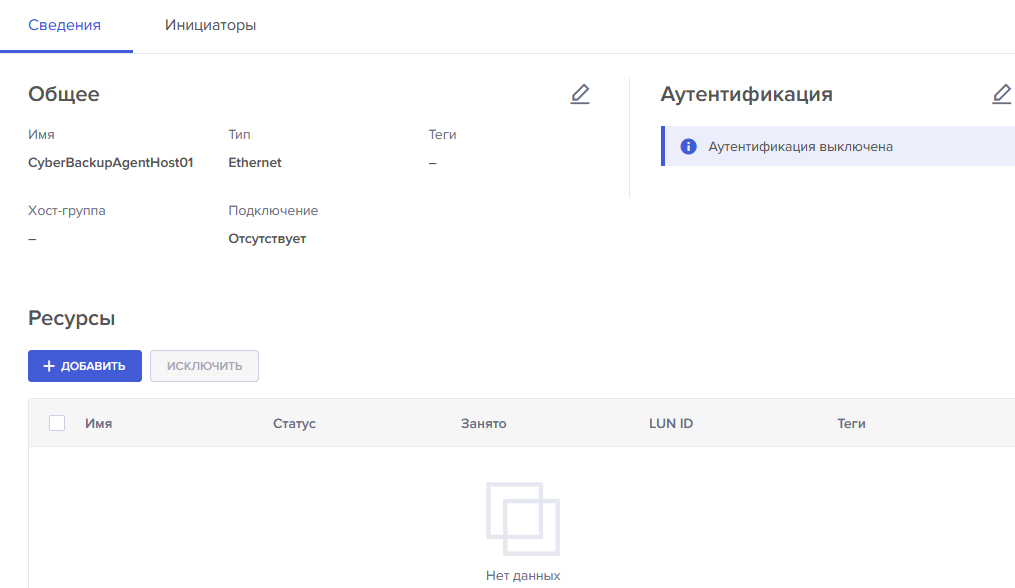

  3. В хранилище данных YADRO TATLIN.UNIFIED создайте хост с именем CyberBackupAgentHost<уникальный_суффикс> и добавьте для него IQN-имя iSCSI-инициатора машины. Ресурсы добавлять не нужно.

    Добавленный хост будет использоваться для предоставления агенту доступа к моментальным снимкам, создаваемым в хранилище данных.

    При резервном копировании Кибер Бэкап автоматически добавляет (для хоста) и удаляет временные ресурсы (LUN), которые создаются на основе моментальных снимков ресурса с дисками виртуальных машин.

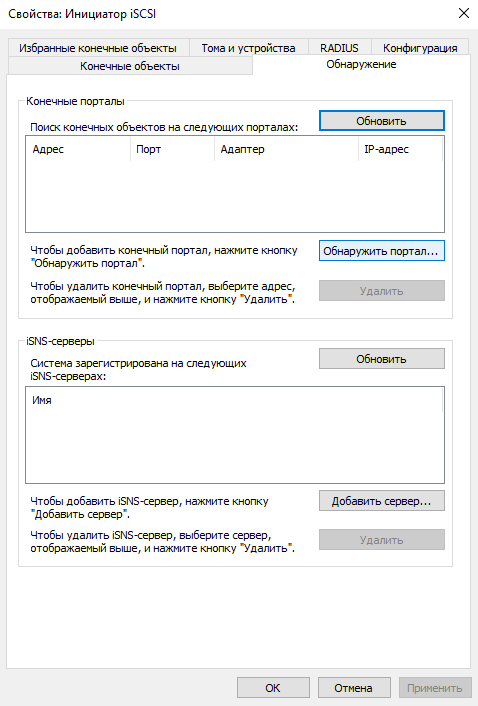

  4. Проверьте, что iSCSI-инициатор может подключиться к хранилищу данных. Для этого в приложении Инициатор iSCSI на вкладке Обнаружение добавьте портал обнаружения хранилища данных, перейдите на вкладку Конечные объекты и подключитесь к обнаруженному конечному объекту.

Подготовка пользователя для подключения к API системы хранения данных

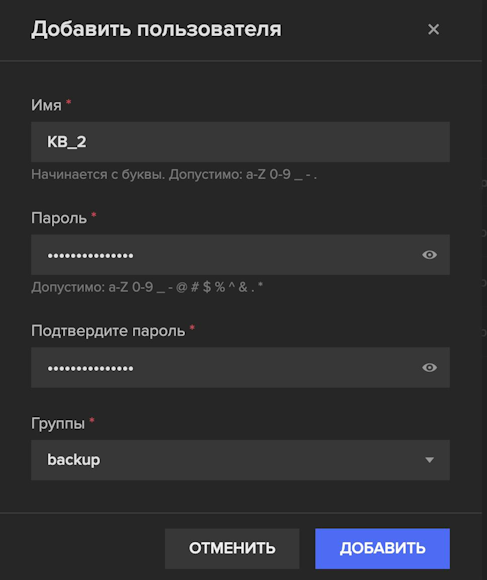

В системе хранения данных YADRO TATLIN.UNIFIED создайте пользователя, добавьте его в группу backup и сохраните его учетные данные. Эти учетные данные будут использоваться сервером управления Кибер Бэкап для подключения к API системы хранения данных.

Подключение к серверу управления

Подключите систему хранения данных YADRO TATLIN.UNIFIED к серверу управления Кибер Бэкап согласно описанию в разделе Регистрация хранилища данных SAN на сервере управления.
