Создание вычислительного кластера#
Ограничения
В вычислительном кластере должно быть как минимум три сервера, чтобы пользователи в режиме самообслуживания могли включить высокую доступность для мастер-серверов Kubernetes.
Поверх сети инфраструктуры можно создать только одну нетегированную сеть.
Предварительные требования
В кластере хранилища данных есть один или более дисков с ролью Хранилище.
Создание вычислительного кластера
Откройте экран Вычисления и нажмите Создать вычислительный кластер.

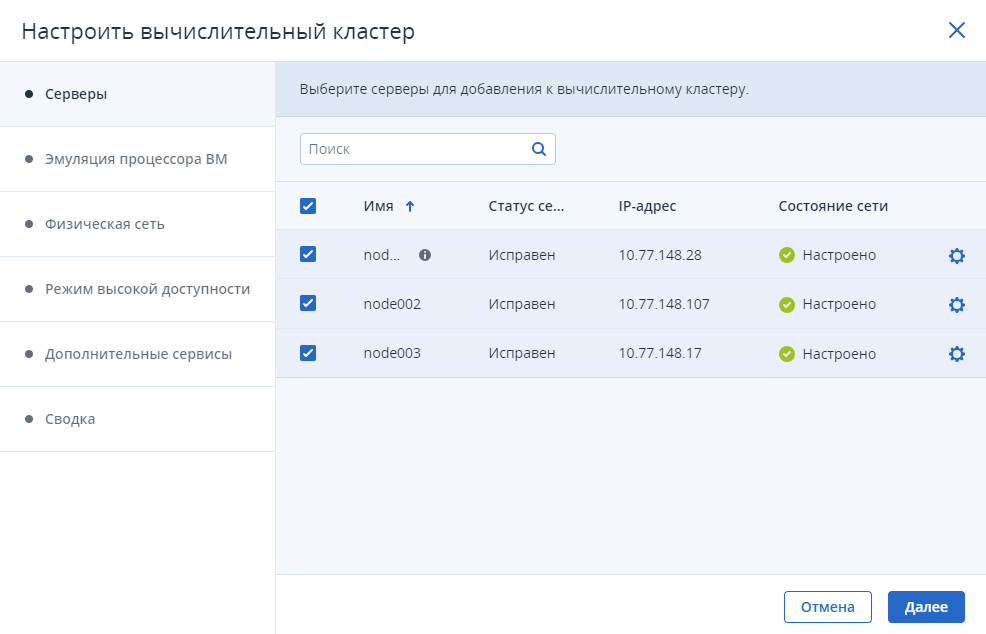

На шаге Серверы добавьте серверы в вычислительный кластер:
Выберите серверы для добавления в вычислительный кластер. Можно выбрать только серверы с состоянием сети Настроено. Серверы в кластере высокой доступности сервера управления автоматически выбираются для присоединения к вычислительному кластеру.
Если сетевые интерфейсы серверов не настроены, щелкните по значку шестерни, выберите необходимые сети и нажмите Применить.
Нажмите кнопку Далее.

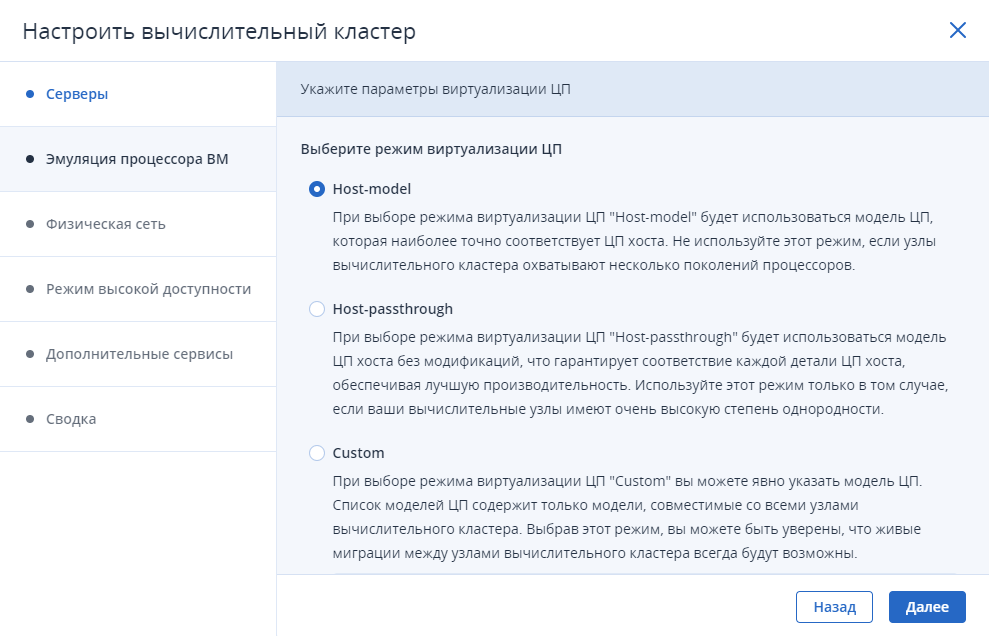

На шаге Эмуляция процессора ВМ выполните следующие действия:
Выберите режим эмуляции ЦП виртуальных машин. Режим эмуляции ЦП определяет, какая модель будет назначена и какие дополнительные функции будут доступны виртуальному ЦП.
Режим эмуляции ЦП, заданный на уровне вычислительного кластера, используется по умолчанию для создаваемых ВМ. При необходимости его можно переопределить на уровне ВМ.
Host-model (по умолчанию) — модель и набор дополнительных функций виртуального ЦП подбираются таким образом, чтобы они наиболее точно соответствовали модели и дополнительным функциям ЦП вычислительного сервера, на котором размещена виртуальная машина (полное соответствие не гарантируется). Этот режим обеспечивает меньший уровень производительности и безопасности, чем режим host-passthrough, но предоставляет большую степень работоспособности горячих миграций виртуальных машин в случае, когда на вычислительных серверах используются незначительно отличающиеся модели ЦП.
Host-passthrough — виртуальной машине предоставляется виртуальный ЦП такой же модели и с такими же дополнительными функциями, как у ЦП вычислительного сервера, на котором размещена виртуальная машина. Этот режим обеспечивает наибольший уровень производительности и безопасности, но не гарантирует работоспособность горячих миграций виртуальных машин при использовании разных моделей ЦП на вычислительных серверах.

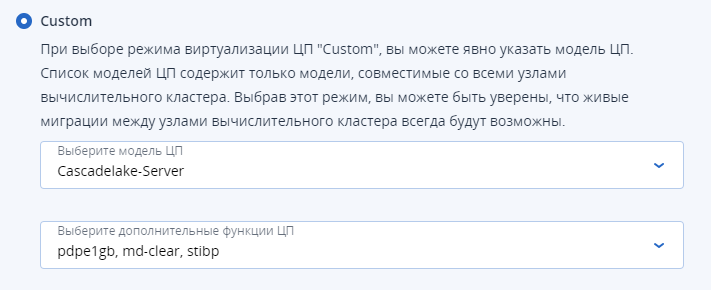

Custom — виртуальной машине предоставляется виртуальный ЦП указанной модели с указанными дополнительными функциями. Модель ЦП выбирается из списка моделей ЦП, совместимых со всеми вычислительными серверами (аналогично для дополнительных функций). Этот режим обеспечивает наименьший уровень производительности и безопасности, но гарантирует работоспособность горячих миграций виртуальных машин, даже если на вычислительных серверах используются разные модели ЦП.
Модели ЦП в списке отсортированы по новизне в порядке убывания. По умолчанию все дополнительные функции выбранной модели ЦП отключены.
Некоторые модели ЦП представлены в двух вариантах (например, Skylake-Server и Skylake-Server-IBRS). Наличие строки "IBRS" в названии модели ЦП означает, что включена защита от аппаратных уязвимостей Spectre и Meltdown. Хотя наличие этой защиты снижает производительность ЦП, в целях безопасности рекомендуется использовать модели ЦП с включенной защитой. Для доверенных приложений возможно использование моделей ЦП с отключенной защитой.
Включите или отключите поддержку вложенной виртуализации. Её следует включить, если необходима возможность создавать виртуальные машины внутри виртуальных машин. Для модели ЦП qemu64 вложенная виртуализация не поддерживается.
Нажмите кнопку Далее.

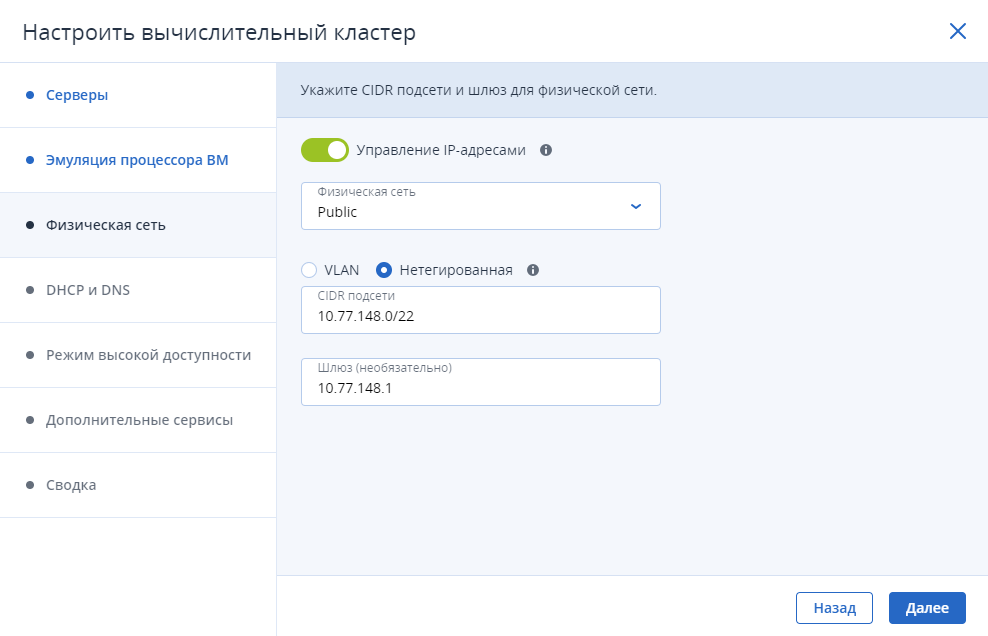

На шаге Физическая сеть выполните следующие действия:
Включите или отключите управление IP-адресами:
Если управление IP-адресами включено, встроенный DHCP-сервер автоматически назначит ВМ, подключенным к сети, IP-адреса из пулов IP-адресов, а также задаст для ВМ настраиваемые DNS-серверы. Кроме того, по умолчанию для всех сетевых портов ВМ будет включена защита от спуфинга. Каждый сетевой интерфейс ВМ сможет принимать и отправлять IP-пакеты, только если ему назначены IP- и MAC-адреса. При необходимости защиту от спуфинга для интерфейса ВМ можно отключить вручную.
Если управление IP-адресами отключено, то ВМ, подключенные к сети, получат IP-адреса от DHCP-серверов в этой сети (при их наличии). Кроме того, защита от спуфинга будет отключена для всех сетевых портов ВМ, и ее нельзя будет включить вручную. Это означает, что каждый сетевой интерфейс ВМ с назначенными IP- и MAC-адресами или без них сможет принимать и отправлять IP-пакеты.
В любом случае можно будет вручную назначить статические IP-адреса изнутри виртуальных машин.
Укажите необходимые сведения для физической сети:
Выберите сеть инфраструктуры, к которой будет подключена физическая сеть.
Выберите тип физической сети: выберите VLAN и укажите идентификатор VLAN для создания сети на базе VLAN либо выберите Нетегированная (без тега) для создания плоской физической сети.
Если вы включили управление IP-адресами, диапазон IP-адресов подсети в формате CIDR будет заполнен автоматически. При необходимости можно указать шлюз. Если оставить поле Шлюз пустым, то шлюз будет исключен из сетевых параметров.
Нажмите кнопку Далее.
Выбранная физическая сеть появится в списке вычислительных сетей на вкладке Сеть вычислительного кластера. По умолчанию она будет совместно использоваться всеми будущими проектами. Доступ к сети можно позже отключить на правой панели сети.
Если вы включили управление IP-адресами, вы будете перенаправлены на шаг DHCP и DNS, где можно настроить сетевые параметры для управления IP-адресами.

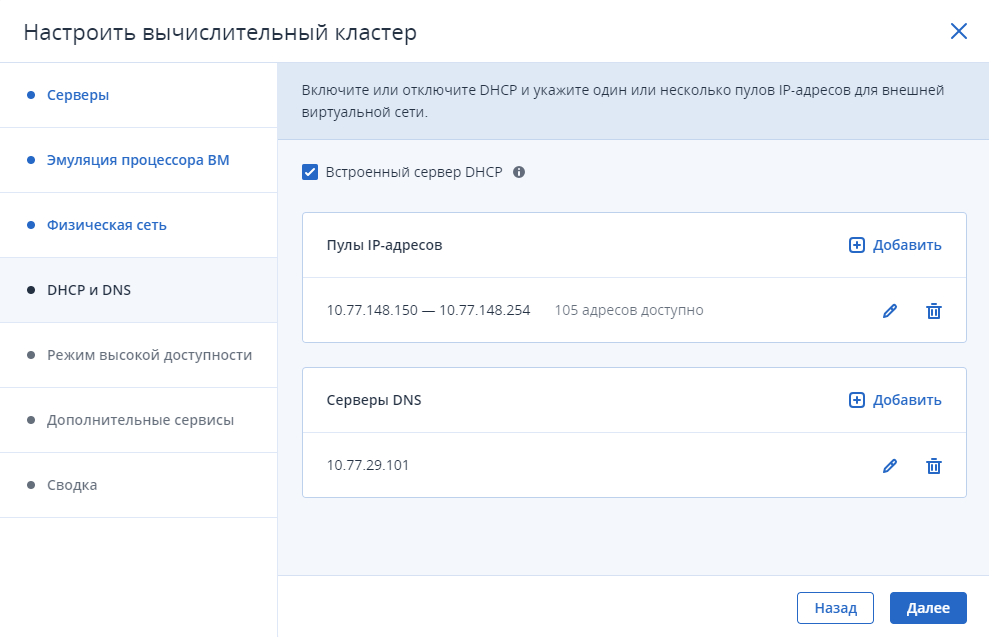

Включите или отключите встроенный DHCP-сервер:
Если DHCP-сервер включен, сетевым интерфейсам ВМ будут автоматически назначены IP-адреса: либо из пулов IP-адресов, либо при отсутствии пулов из всего диапазона IP-адресов сети. DHCP-сервер получит первые два IP-адреса из пула IP-адресов. Например:
В подсети 192.168.128.0/24 без шлюза DHCP-серверу будут назначены IP-адреса 192.168.128.1 и 192.168.128.2.
В подсети 192.168.128.0/24, в которой шлюзу назначен IP-адрес 192.168.128.1, DHCP-серверу будут назначены IP-адреса 192.168.128.2 и 192.168.128.3.
Если DHCP-сервер отключен, сетевые интерфейсы ВМ все равно получат IP-адреса, но их нужно будет назначить вручную внутри виртуальных машин.
Виртуальный DHCP-сервер будет работать только внутри текущей сети и не будет виден из других сетей.
Укажите один или несколько пулов IP-адресов (диапазоны IP-адресов, которые будут автоматически назначаться виртуальным машинам).
Укажите DNS-серверы, которые будут использоваться виртуальными машинами. Эти серверы могут предоставляться виртуальным машинам посредством встроенного DHCP-сервера либо с помощью сетевой конфигурации cloud-init (если пакет cloud-init установлен в ВМ).
Нажмите Добавить.

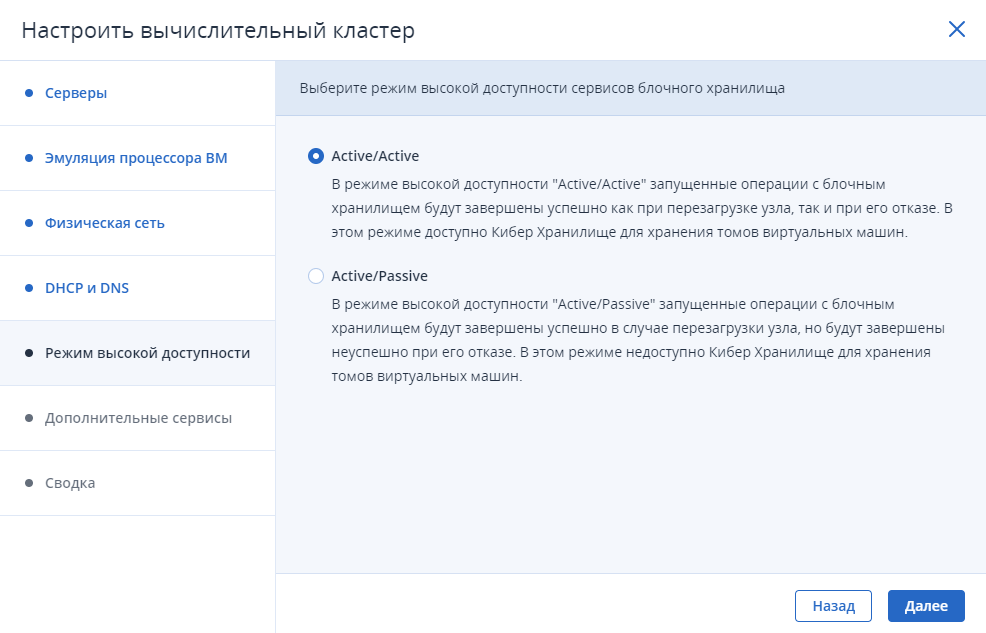

На шаге Режим высокой доступности выберите режим высокой доступности сервисов блочного хранилища:
Active/Active (по умолчанию) — в случае отказа вычислительного сервера незавершенные операции с блочным хранилищем (например, создание томов ВМ) будут перенесены с этого сервера на работоспособный сервер; в случае перезагрузки вычислительного сервера незавершенные операции с блочным хранилищем будут возобновлены на исходном сервере.
Active/Passive — в случае отказа вычислительного сервера незавершенные операции с блочным хранилищем (например, создание томов ВМ) останутся незавершенными; в случае перезагрузки вычислительного сервера незавершенные операции с блочным хранилищем будут возобновлены на исходном сервере.
Для размещения томов ВМ можно использовать кластер хранилища данных, входящий в состав Кибер Инфраструктуры, СХД Huawei или СХД HPE 3PAR (подробнее об использовании хранилищ см. в разделе Управление внешними хранилищами) . Выбор режима должен быть основан на том, какое хранилище будет использоваться. Если планируется использовать кластер хранилища данных, выберите режим Active/Active. Если планируется использовать СХД Huawei или HPE 3PAR, обратитесь к официальной документации соответствующего драйвера томов, чтобы определить, какой режим следует выбрать.

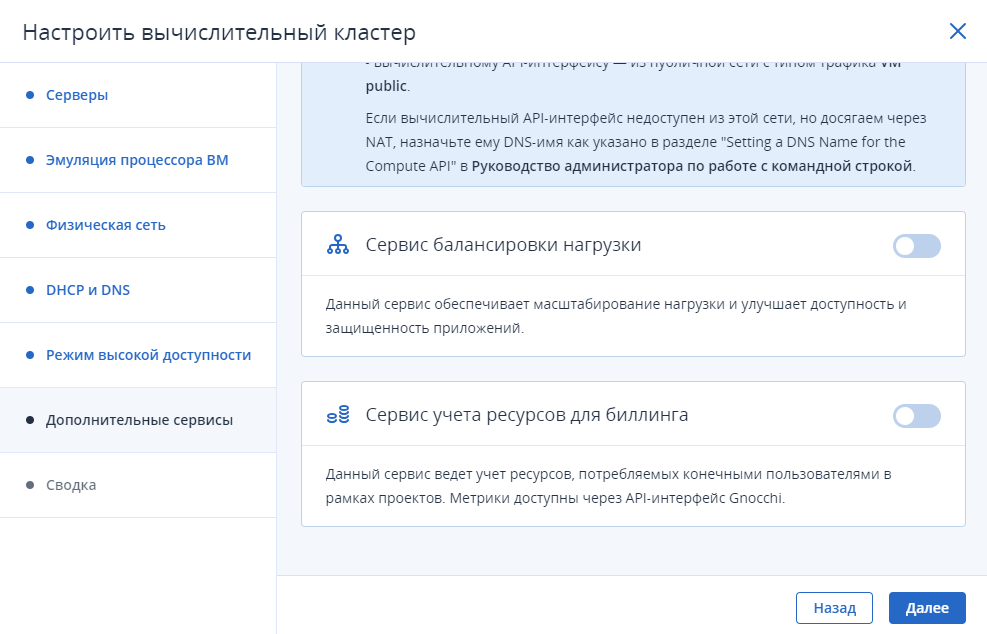

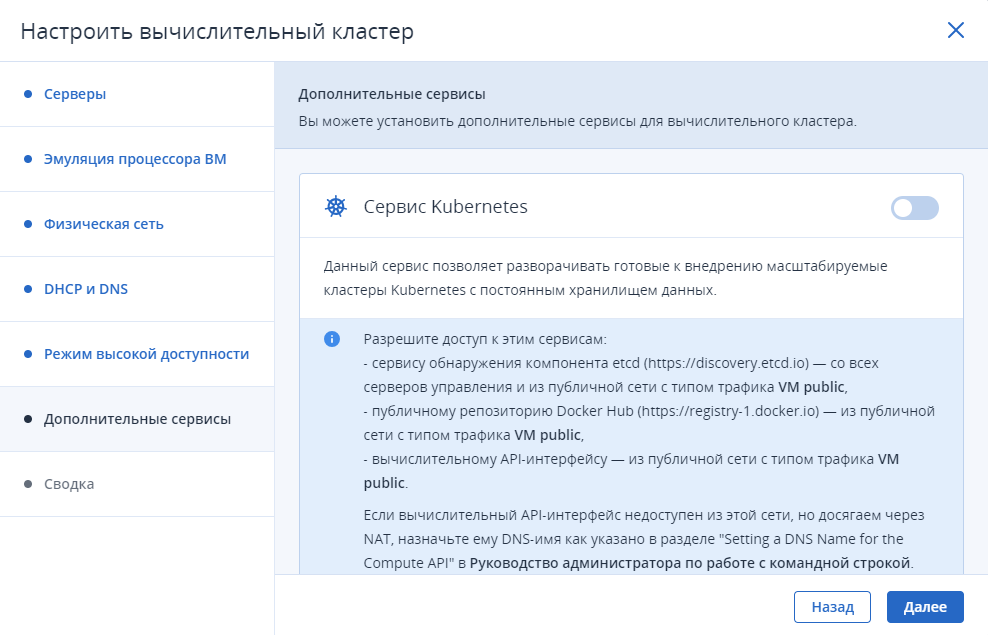

На шаге Дополнительные сервисы включите сервисы, которые будут установлены во время развертывания вычислительного кластера. Эти сервисы также можно установить позже. Затем нажмите кнопку Далее.
Примечание
При установке Kubernetes также автоматически устанавливается сервис балансировщика нагрузки.
Для автономной установки Kubernetes и сервиса балансировщика нагрузки в среде без доступа к Интернету (в закрытом контуре) необходимо заранее установить на узлы пакеты hci-k8saas-files и amphora-x64-haproxy.qcow2.

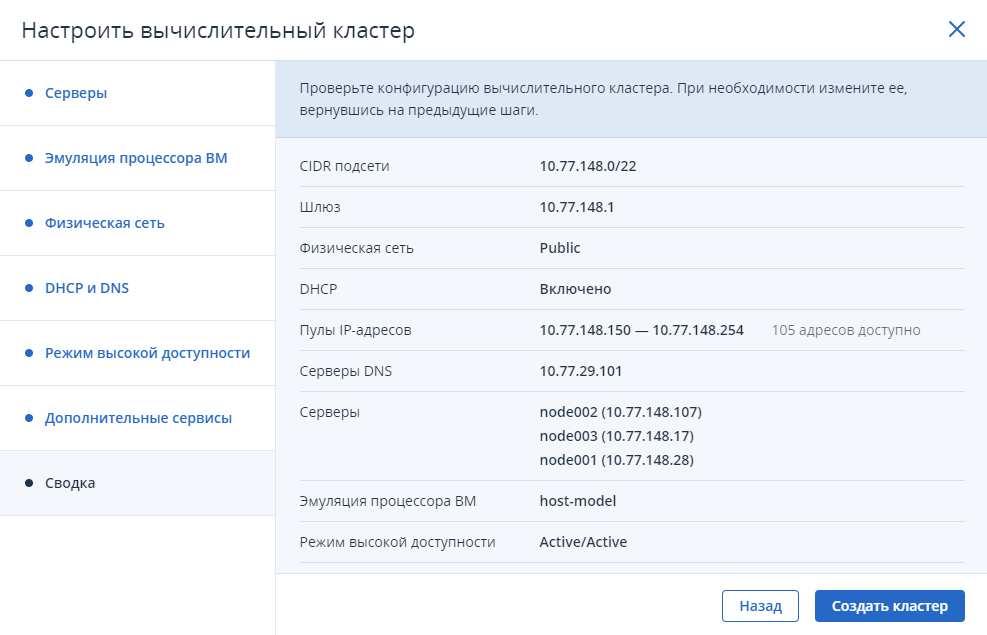

На шаге Сводка просмотрите конфигурацию и нажмите Создать кластер.
Отслеживать развертывание вычислительного кластера можно на экране Вычисления.
Используйте следующую команду:
vinfra service compute create [--public-network <network>] [--subnet cidr=CIDR[,key=value,…]]
[--force] [--enable-k8saas] [--enable-lbaas] [--enable-metering] [--notification-forwarding <transport-url>]
[--disable-notification-forwarding] [--vlan-id <vlan-id>]
[--cpu-mode <cpu-mode>] [--cpu-model <cpu-model>] [--cpu-features <cpu-features>] [--nested-virtualization <nested_virtualization>]
--nodes <nodes>
--public-network <network>Инфраструктурная сеть для подключения к ней физической вычислительной сети. Должна включать тип трафика "ВМ внешн.".
--subnet cidr=CIDR[,key=value,…]Подсеть для управления IP-адресами в физической вычислительной сети (требуется параметр
--public-network):cidr: маска подсети в нотации CIDR;разделенные запятыми пары
key=valueс ключами (необязательно):gateway: IP-адрес шлюза.dhcp: включение/отключение виртуального DHCP-сервера.allocation-pool: пул IP-адресов из CIDR в форматеip1-ip2, гдеip1иip2— начальный и конечный IP-адреса. Укажите ключ несколько раз, чтобы создать несколько пулов IP-адресов.dns-server: IP-адрес сервера DNS; укажите несколько раз, чтобы задать несколько DNS-серверов.
Пример:
--subnet cidr=192.168.5.0/24,dhcp=enable--forceПропустить проверку минимальных требований к оборудованию.
--enable-k8saasВключение сервиса "Kubernetes как услуга".
--enable-lbaasВключение сервиса "Балансировка нагрузки как услуга".
--enable-meteringВключение сервисов учета.
--notification-forwarding <transport-url>Включение перенаправления уведомлений через указанный транспортный URL в формате
driver://[user:pass@]host:port[,[userN:passN@]hostN:portN]?query, где:driver— поддерживаемый транспортный драйвер (kafka);user:pass— имя пользователя и пароль, используемые для аутентификации в брокере сообщений;host:portуказывает имя хоста или IP-адрес и номер порта брокера сообщений;query— параметры, которые переопределяют указанные в файле конфигурации брокера:topicуказывает имя топика;driver— драйвер сообщений:messaging,messagingv2,routing,log,test,noop.
Пример:
kafka://10.10.10.10:9092?topic=notifications--disable-notification-forwardingОтключение перенаправления уведомлений
--vlan-id <vlan-id>Создание физической сети на базе VLAN по указанному идентификатору VLAN.
--nodes <nodes>Список имен хостов или идентификаторов серверов через запятую.
Например, чтобы создать состоящий из пяти серверов вычислительный кластер, который будет использовать инфраструктурную сеть Public и пул IP-адресов 10.94.129.64-10.94.129.79 для назначения виртуальным машинам IP-адресов, выполните:
# vinfra service compute create --nodes node001,node002,node003,node004,node005 \
--public-network Public --subnet cidr=10.94.0.0/16,dhcp=enable,gateway=10.94.0.1,\
allocation-pool=10.94.129.64-10.94.129.79,dns-server=10.30.0.27
Просмотреть сведения о вычислительном кластере можно в выводе команды vinfra service compute show:
+--------------+-----------------------------------------------------------------------------------------------------------------+
| Field | Value |
+--------------+-----------------------------------------------------------------------------------------------------------------+
| capabilities | cpu_models: |
| | - EPYC |
| | - EPYC-IBPB |
| | - EPYC-Rome |
| | - EPYC-Milan |
| | - Nehalem |
| | - Nehalem-IBRS |
| | - SandyBridge |
| | - SandyBridge-IBRS |
| | - IvyBridge |
| | - IvyBridge-IBRS |
| | - Haswell |
| | - Haswell-IBRS |
| | - Haswell-noTSX |
| | - Haswell-noTSX-IBRS |
| | - Broadwell |
| | - Broadwell-IBRS |
| | - Broadwell-noTSX |
| | - Broadwell-noTSX-IBRS |
| | - Skylake-Client |
| | - Skylake-Client-IBRS |
| | - Skylake-Server |
| | - Skylake-Server-IBRS |
| | - Cascadelake-Server |
| | - Cascadelake-Server-noTSX |
| | - Icelake-Client |
| | - Icelake-Client-noTSX |
| | - Icelake-Server |
| | - Icelake-Server-noTSX |
| | - qemu64 |
| | k8saas_capabilities: |
| | v1.18.6: |
| | features: |
| | - nodegroups |
| | release: v1.18 |
| | upgrade: |
| | - v1.19.9 |
| | v1.19.9: |
| | features: |
| | - nodegroups |
| | links: |
| | deprecation: https://v1-19.docs.kubernetes.io/docs/setup/release/notes/#deprecation |
| | release: v1.19 |
| | upgrade: |
| | - v1.20.7 |
| | v1.20.7: |
| | features: |
| | - nodegroups |
| | links: |
| | deprecation: https://v1-20.docs.kubernetes.io/docs/setup/release/notes/#deprecation |
| | release: v1.20 |
| | upgrade: |
| | - v1.21.3 |
| | v1.21.3: |
| | features: |
| | - nodegroups |
| | links: |
| | deprecation: https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG/CHANGELOG-1.21.md#deprecation |
| | release: v1.21 |
| | upgrade: [] |
| | v1.22.2: |
| | features: |
| | - nodegroups |
| | links: |
| | deprecation: https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG/CHANGELOG-1.22.md#deprecation |
| | release: v1.22 |
| | upgrade: [] |
| | k8saas_versions: |
| | - v1.22.2 |
| | - v1.21.3 |
| | - v1.20.7 |
| | os_distributions: |
| | - id: linux |
| | os_type: linux |
| | title: Generic Linux |
| | - id: astralinuxce2.12 |
| | os_type: linux |
| | title: Astra Linux Common Edition 2.12 |
| | - id: astralinuxce2.11 |
| | os_type: linux |
| | title: Astra Linux Common Edition 2.11 |
| | - id: astralinuxse1.8 |
| | os_type: linux |
| | title: Astra Linux Special Edition 1.8 |
| | - id: astralinuxse1.7 |
| | os_type: linux |
| | title: Astra Linux Special Edition 1.7 |
| | - id: astralinuxse1.6 |
| | os_type: linux |
| | title: Astra Linux Special Edition 1.6 |
| | - id: astralinuxse1.5 |
| | os_type: linux |
| | title: Astra Linux Special Edition 1.5 |
| | - id: redos8 |
| | os_type: linux |
| | title: RED OS 8 |
| | - id: redos7 |
| | os_type: linux |
| | title: RED OS 7 |
| | - id: sberlinux9 |
| | os_type: linux |
| | title: Platform V SberLinux OS Server 9 |
| | - id: sberlinux8 |
| | os_type: linux |
| | title: Platform V SberLinux OS Server 8 |
| | - id: altserver10 |
| | os_type: linux |
| | title: ALT Server 10 |
| | - id: altserver9 |
| | os_type: linux |
| | title: ALT Server 9 |
| | - id: altworkstation10 |
| | os_type: linux |
| | title: ALT Linux Workstation 10 |
| | - id: altworkstation9 |
| | os_type: linux |
| | title: ALT Linux Workstation 9 |
| | - id: rosachrome12 |
| | os_type: linux |
| | title: ROSA Chrome 12 |
| | - id: rosacobalt7 |
| | os_type: linux |
| | title: ROSA Cobalt 7 |
| | - id: rosafresh12 |
| | os_type: linux |
| | title: ROSA FRESH R12 |
| | - id: rosafresh11 |
| | os_type: linux |
| | title: ROSA FRESH R11 |
| | - id: rockylinux9 |
| | os_type: linux |
| | title: Rocky Linux 9 |
| | - id: rockylinux8 |
| | os_type: linux |
| | title: Rocky Linux 8 |
| | - id: almalinux9 |
| | os_type: linux |
| | title: Alma Linux 9 |
| | - id: almalinux8 |
| | os_type: linux |
| | title: Alma Linux 8 |
| | - id: centos9 |
| | os_type: linux |
| | title: CentOS 9 |
| | - id: centos8 |
| | os_type: linux |
| | title: CentOS 8 |
| | - id: centos7 |
| | os_type: linux |
| | title: CentOS 7 |
| | - id: centos6 |
| | os_type: linux |
| | title: CentOS 6 |
| | - id: rhel9 |
| | os_type: linux |
| | title: Red Hat Enterprise Linux 9 |
| | - id: rhel8 |
| | os_type: linux |
| | title: Red Hat Enterprise Linux 8 |
| | - id: rhel7 |
| | os_type: linux |
| | title: Red Hat Enterprise Linux 7 |
| | - id: rhel6 |
| | os_type: linux |
| | title: Red Hat Enterprise Linux 6 |
| | - id: ubuntu24.04 |
| | os_type: linux |
| | title: Ubuntu 24.04 |
| | - id: ubuntu22.04 |
| | os_type: linux |
| | title: Ubuntu 22.04 |
| | - id: ubuntu20.04 |
| | os_type: linux |
| | title: Ubuntu 20.04 |
| | - id: ubuntu18.04 |
| | os_type: linux |
| | title: Ubuntu 18.04 |
| | - id: ubuntu16.04 |
| | os_type: linux |
| | title: Ubuntu 16.04 |
| | - id: debian12 |
| | os_type: linux |
| | title: Debian 12 |
| | - id: debian11 |
| | os_type: linux |
| | title: Debian 11 |
| | - id: debian10 |
| | os_type: linux |
| | title: Debian 10 |
| | - id: debian9 |
| | os_type: linux |
| | title: Debian 9 |
| | - id: windows |
| | os_type: windows |
| | title: Generic Windows |
| | - id: win2k22 |
| | os_type: windows |
| | title: Windows Server 2022 |
| | - id: win2k19 |
| | os_type: windows |
| | title: Windows Server 2019 |
| | - id: win2k16 |
| | os_type: windows |
| | title: Windows Server 2016 |
| | - id: win2k12r2 |
| | os_type: windows |
| | title: Windows Server 2012 R2 |
| | - id: win2k12 |
| | os_type: windows |
| | title: Windows Server 2012 |
| | - id: win2k8r2 |
| | os_type: windows |
| | title: Windows Server 2008 R2 |
| | - id: win2k8 |
| | os_type: windows |
| | title: Windows Server 2008 |
| | - id: win11 |
| | os_type: windows |
| | title: Windows 11 |
| | - id: win10 |
| | os_type: windows |
| | title: Windows 10 |
| | - id: win8.1 |
| | os_type: windows |
| | title: Windows 8.1 |
| | - id: win7 |
| | os_type: windows |
| | title: Windows 7 |
| | storage_drivers: |
| | active_active: |
| | - HuaweiISCSIDriver |
| | - HPE3PARISCSIDriver |
| | - VZStorageDriver |
| | active_passive: |
| | - HuaweiISCSIDriver |
| | - HPE3PARISCSIDriver |
| features | [] |
| options | cpu_features: |
| | - pdpe1gb |
| | - md-clear |
| | cpu_mode: custom |
| | cpu_model: Cascadelake-Server |
| | custom_params: [] |
| | ha_mode: active_active |
| | nested_virtualization: false |
| | notification_forwarding: disabled |
| status | active |
| storages | - vstorage |
+--------------+-----------------------------------------------------------------------------------------------------------------+
Что дальше
