Диаграмма "Физическое пространство"#

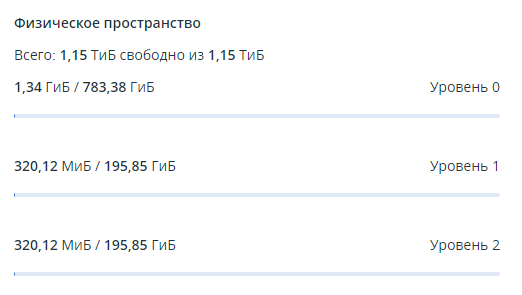

На диаграмме Физическое пространство отображается текущее использование физического пространства во всем кластере хранилища и на каждом уровне по отдельности. Используемое пространство включает в себя пространство, занятое всеми фрагментами данных и их репликами, а также пространство, занятое любыми другими данными.
Используйте следующую команду:
vinfra cluster overview
Например, чтобы просмотреть использование физического пространства в кластере cluster1, взгляните на следующие строки в выводе команды:
+-------------------+-------------------------+
| Field | Value |
+-------------------+-------------------------+
| ... | ... |
| tiers | - id: 0 |
| | phys_space: |
| | free: 611533008896 |
| | total: 675644723200 |
| | used: 64111714304 |
+-------------------+-------------------------+
Принцип расчета физического пространства
Общее физическое дисковое пространство представляет собой совокупность всего дискового пространства на всех дисках хранилища одного и того же уровня. Используемое физическое пространство — совокупность всех пользовательских данных на дисках хранилища того же уровня с учетом режима избыточности. Свободное дисковое пространство — это общее физическое пространство минус используемое физическое пространство.
Чтобы лучше понять, как вычисляется физическое дисковое пространство, рассмотрим следующий пример.
Используется/всего (свободно), ГиБ |
|||
|---|---|---|---|
Уровень 0, кодирование 3+2 (67 % накладных расходов) |
Уровень 1, 2 реплики (100 % накладных расходов) |
Уровень 2, без избыточности |
|
Сервер 1 |
334/1024 (690) |
134/512 (378) |
50/256 (206) |
Сервер 2 |
334/1024 (690) |
133/512 (379) |
50/256 (206) |
Сервер 3 |
334/1024 (690) |
133/512 (379) |
|
Сервер 4 |
334/1024 (690) |
||
Сервер 5 |
334/1024 (690) |
||
Сводка в отчете |
1670/5120 (3450) |
400/1536 (1136) |
100/512 (412) |
Кластер содержит десять дисков с ролью хранилища: пять дисков по 1024 ГиБ назначены на уровень 0, три диска по 512 ГиБ — на уровень 1, два диска по 256 ГиБ — на уровень 2. Других данных (например, системных файлов) на дисках нет. На уровне 0 хранится 1000 ГиБ пользовательских данных в режиме кодирования 3+2. На уровне 1 хранится 200 ГиБ пользовательских данных в режиме 2 реплик. На уровне 2 хранится 100 ГБ пользовательских данных без избыточности.
Независимо от используемого режима избыточности, кластер пытается равномерно распределить фрагменты данных между дисками того же уровня.
В данном примере отчет сообщает о физическом дисковом пространстве на каждом из уровней следующим образом.
На уровне 0 общее дисковое пространство составляет 5120 ГиБ, используемое дисковое пространство — 1670 ГиБ, а свободное дисковое пространство — 3450 ГиБ.
На уровне 1 общее дисковое пространство составляет 1536 ГиБ, используемое дисковое пространство — 400 ГиБ, а свободное дисковое пространство — 1136 ГиБ.
На уровне 2 общее дисковое пространство составляет 512 ГиБ, используемое дисковое пространство — 100 ГиБ, а свободное дисковое пространство — 412 ГиБ.
