Резервное копирование без использования локальной сети посредством виртуального устройства для VMware#

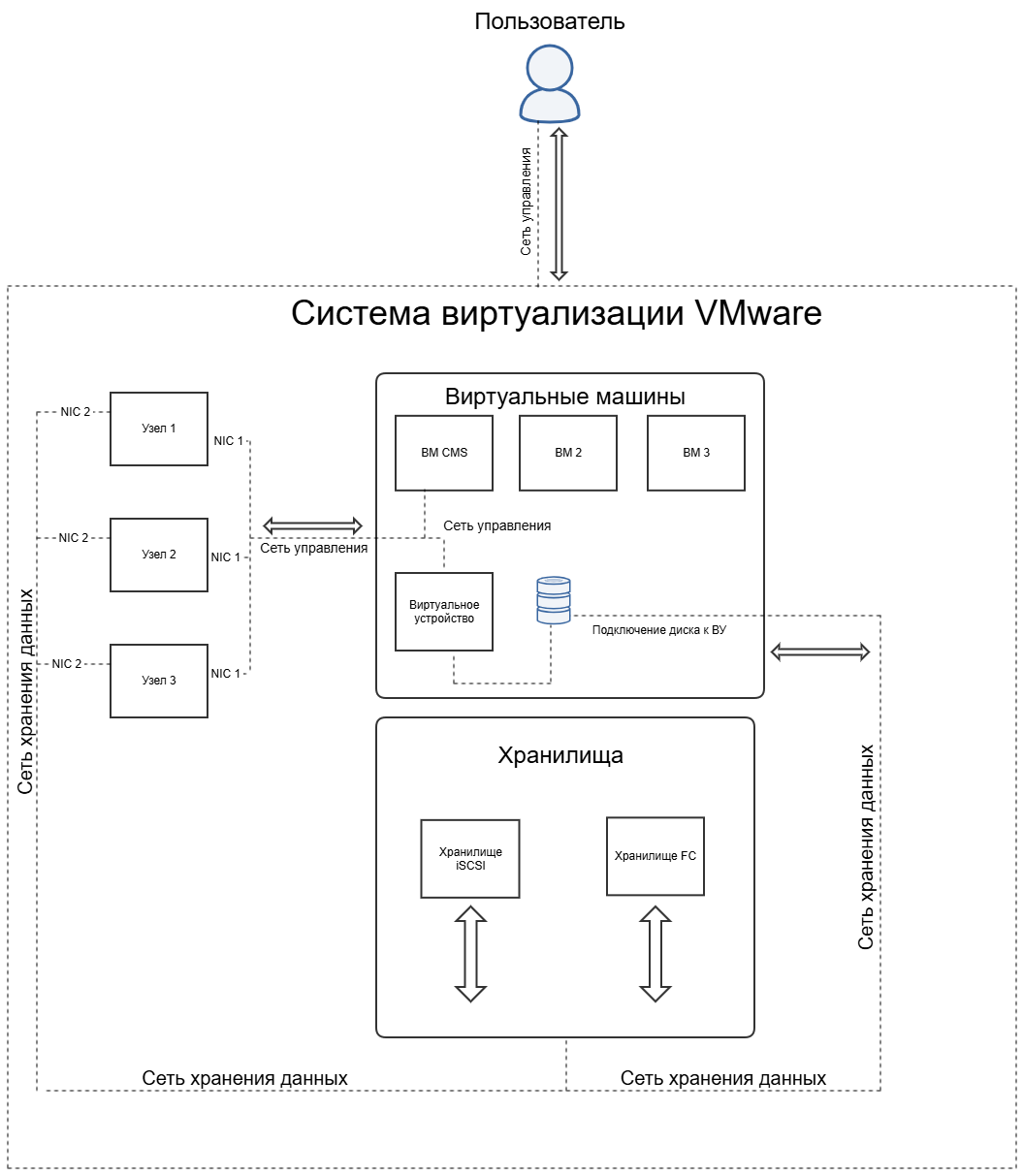

Схема резервного копирования без использования локальной сети
На этой схеме:
ВМ CMS — виртуальная машина с установленным сервером управления Кибер Бэкап (CMS);
Виртуальное устройство — виртуальное устройство для взаимодействия с Кибер Бэкап и vCenter/ESXi;
ВМ — целевая виртуальная машина для создания резервной копии, расположена в системе виртуализации VMware;
Узел — ESXi-сервер;
—— — отображает подключение сети управления;
<——-> — отображает направление трафика;
iSCSI, FC — устройство хранения резервных копий;
Подключение диска к ВУ — подключение диска к виртуальному устройству через настроенную сеть хранения данных в системе виртуализации (диск RDM).
При использовании этой схемы виртуальное устройство создает резервные копии виртуальных машин, получая данные из хранилищ данных VMware, которые размещены в СХД и подключены к ESX-серверу виртуального устройства через сеть хранения данных. Резервные копии размещаются на локальном диске виртуального устройства, который представляет собой отдельный LUN, доступный через сеть хранения данных и подключенный к виртуальному устройству как RDM-диск.
Предварительные требования
Развернута и настроена сеть хранения данных (SAN) на основе iSCSI или Fibre Channel; к этой сети подключена система хранения данных (СХД).
Серверы ESXi, помимо сети управления, также подключены к сети хранения данных.
Хранилища данных VMware (datastores) для дисков виртуальных машин размещены в СХД.
Для хранения резервных копий виртуальных машин в СХД выделена и экспортирована в виде LUN часть дискового пространства.
Настройка и подключение диска к виртуальному устройству
Создайте виртуальное устройство (virtual appliance) для системы виртуализации VMware.
Убедитесь, что виртуальное устройство успешно подключено к системе виртуализации и серверу управления (CMS).
Убедитесь, что ESX-сервер, на котором расположено виртуальное устройство, подключен к сети хранения данных.
Примечание
Для подключения к сети хранения данных на основе iSCSI на ESXi-сервере должен быть установлен программный iSCSI-адаптер, а для подключения к сети хранения данных на основе Fibre Channel — аппаратный HBA-адаптер.

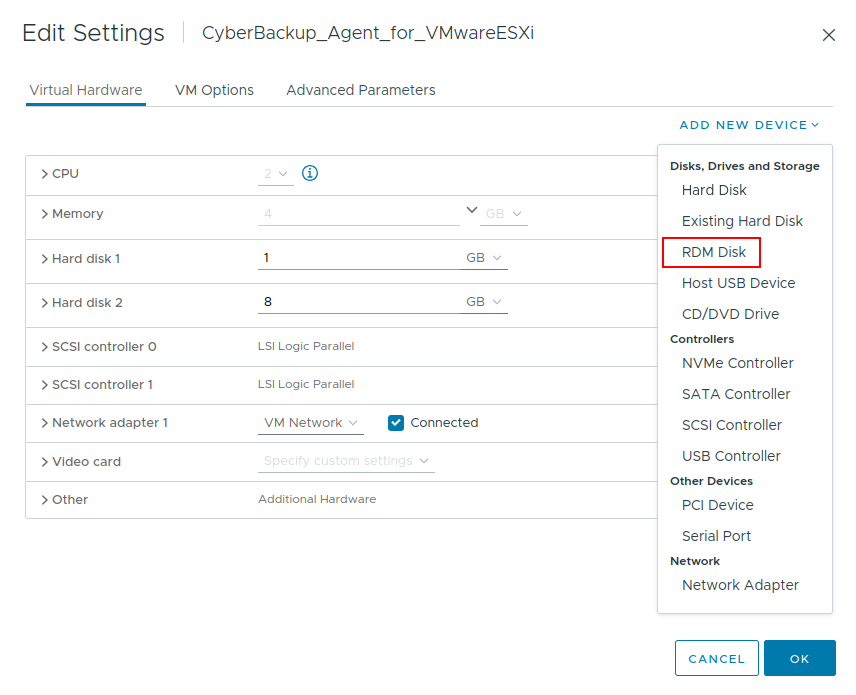

Подключите LUN, предназначенный для хранения резервных копий, к виртуальному устройству как RDM-диск с помощью веб-интерфейса vCenter/ESXi.
Перейдите в консоль виртуального устройства.

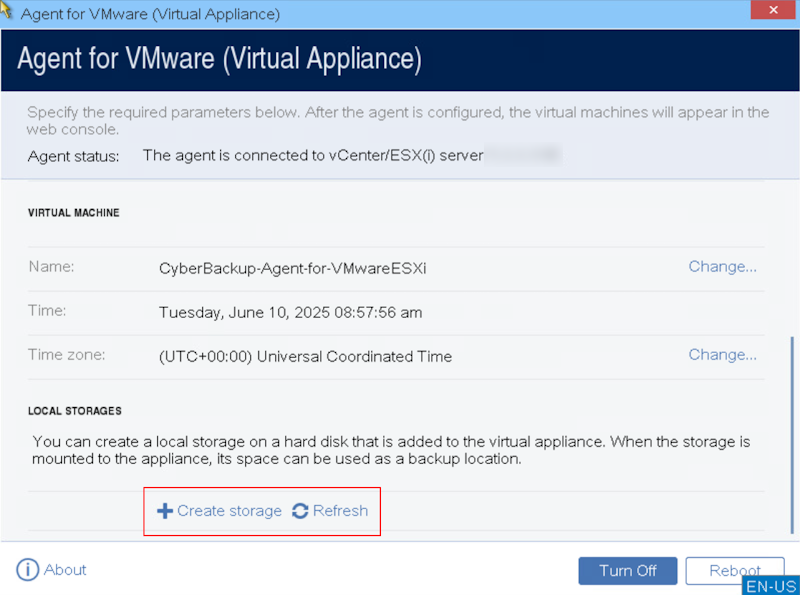

В интерфейсе виртуального устройства в разделе Local Storages нажмите Refresh.

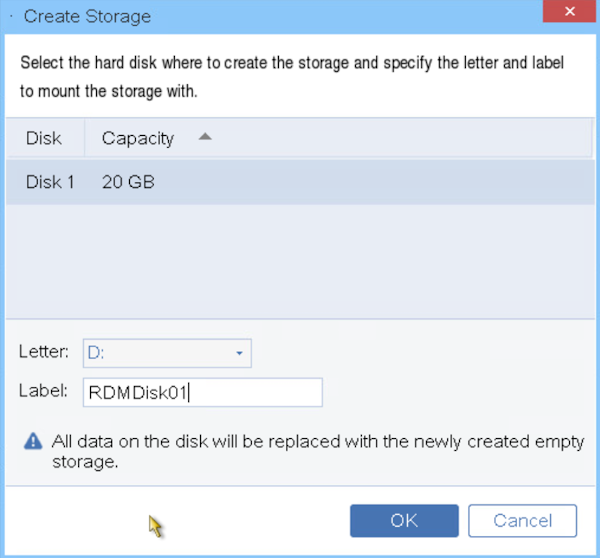

Когда ссылка Create Storage станет активной, нажмите на нее. Выберите диск и укажите для него метку. Длина метки ограничена 16 символами в связи с ограничениями файловой системы.

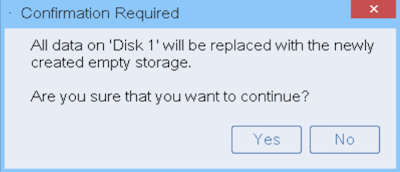

Подтвердите добавление диска.

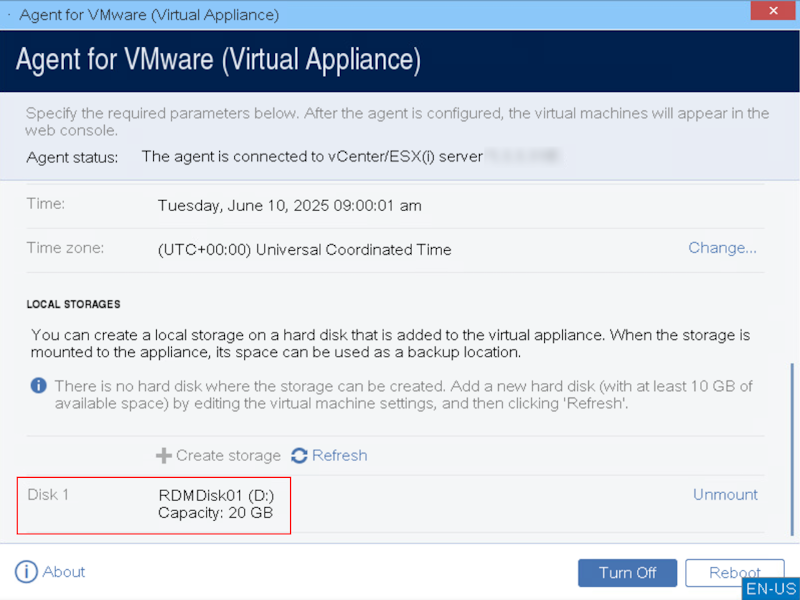

В интерфейсе виртуального устройства убедитесь, что диск был успешно добавлен к виртуальному устройству.
Подключение локального диска виртуального устройства в Кибер Бэкап
Для подключения выполните следующие действия:
В веб-консоли Кибер Бэкап перейдите в раздел Хранилища резервных копий и на вкладке Действия щёлкните ссылку Добавить хранилище.

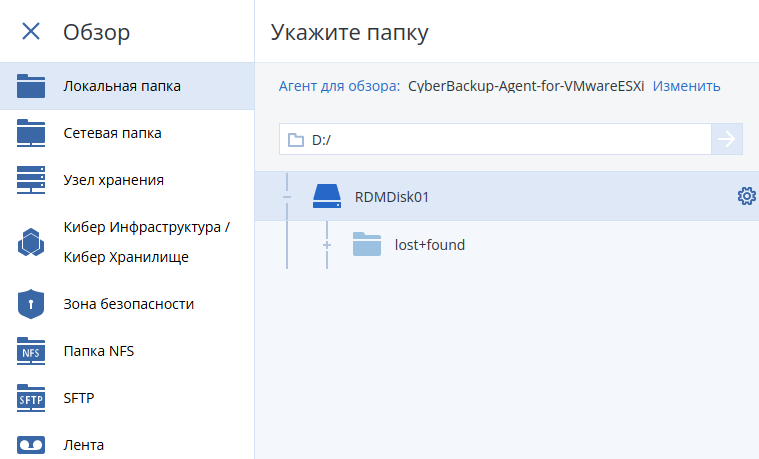

На вкладке Обзор рядом с Агент для обзора щёлкните Изменить, выберите нужное виртуальное устройство и нажмите ОК. Далее выберите Локальная папка и после отображения дерева подключенных дисков выберите необходимый диск виртуального устройства.

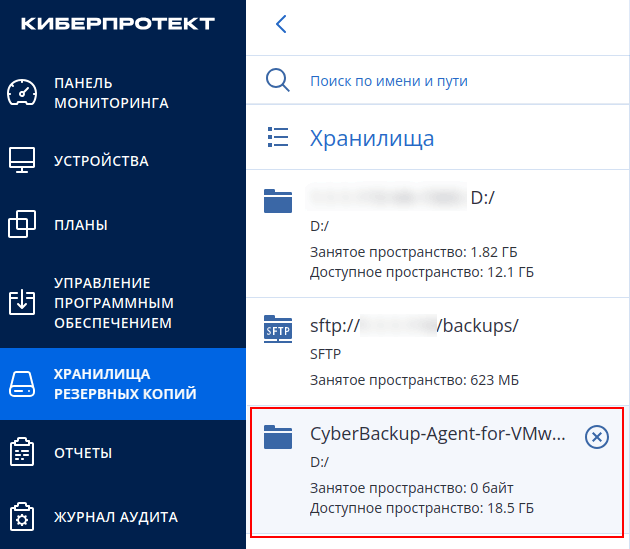

После успешного добавления в Хранилища резервных копий отобразится новое хранилище для резервных копий.
Добавленное хранилище можно будет использовать в плане резервного копирования виртуальных машин, при исполнении которого данные будут передаваться только через сеть хранения данных.
Примечание
Резервное копирование в это хранилище может выполняться только тем виртуальным устройством (агентом), к которому подключен RDM-диск. Для других виртуальных устройств (агентов) хранилище недоступно.
