Настройка системы мониторинга Grafana#
Для корректной работы системы мониторинга Grafana с Кибер Бэкап необходимо выполнить следующие действия:
Установить плагин Infinity (скачайте плагин с официального сайта).
Создать и настроить источники данных для панели мониторинга.
Произвести импорт и настройку панели мониторинга.
Создание и настройка источников данных для панели мониторинга
Создайте источник данных Infinity. Для создания обратитесь к документации разработчика).
Создайте источник данных Prometheus (см. раздел Настройка Prometheus в качестве источника данных).
Создайте источник данных Grafana Loki и подключите его к экземпляру Grafana Loki (см. раздел Настройка Grafana Loki в качестве источника данных).
Импорт и настройка панели мониторинга
Скачайте файл с панелью мониторинга в зависимости от ОС, на которой работает сервер управления Кибер Бэкап:
Импортируйте панель мониторинга в платформу Grafana с помощью стандартного механизма платформы.

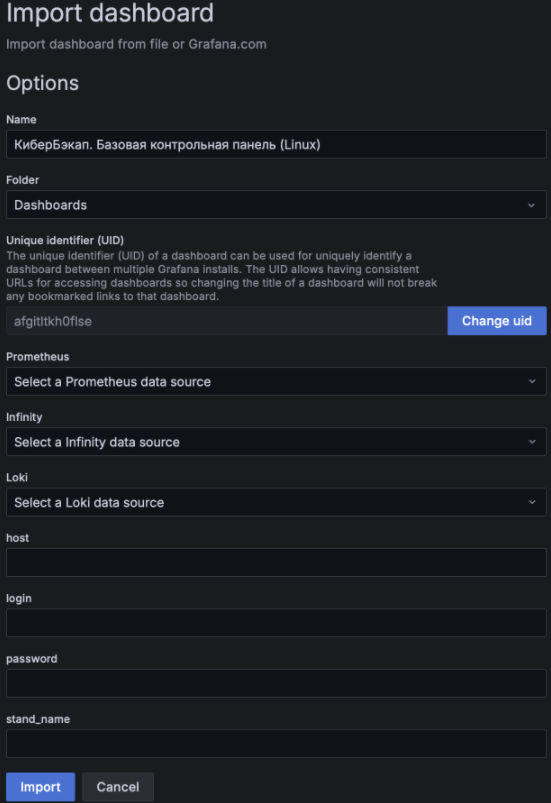

Заполните поля меню импорта.
Name. Укажите наименование панели мониторинга.
Folder. Укажите папку, в которую будет импортирована панель мониторинга.
Prometheus. Выберите из выпадающего списка источник данных, связанный с вашим экземпляром Prometheus.
Infinity. Выберите из выпадающего списка источник данных Infinity.
Loki. Выберите из выпадающего списка источник данных, связанный с вашим экземпляром Grafana Loki.
host. Укажите адрес и порт веб-консоли Кибер Бэкап. Например,
http://host:9877login. Укажите имя учетной записи с ролью Оператор мониторинга (см. раздел Отделы и административные учетные записи.)
password. Укажите пароль от учетной записи с ролью Оператор мониторинга.
stand_name. Введите значение атрибута
ru.cyberprotect.cb.stand.name, указанное при настройке данных телеметрии (см. подраздел "Настройка данных телеметрии" в разделе Настройка внешнего мониторинга).
Настройка панелей платформы Grafana
Настройка системных панелей
Системные панели используют метрики, полученные из Node Exporter или Windows Exporter. Метрики Node Exporter отличаются от метрик Windows Exporter, поэтому для PromQL-запросов используются разные переменные.

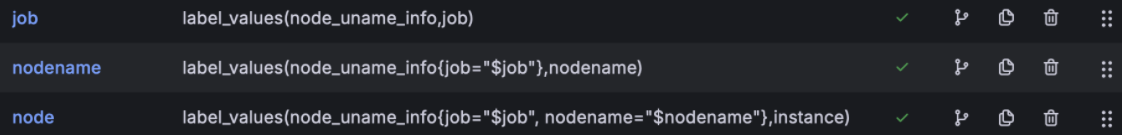

Для ОС Linux используются переменные job, nodename и node.

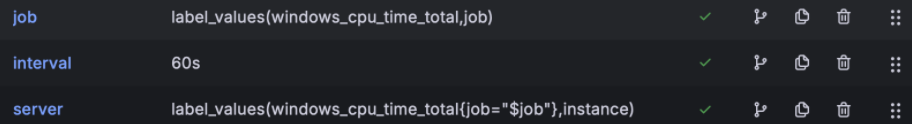

Для ОС Windows используются переменные job, interval и server.
При необходимости измените значения переменных.
Настройка панели с временем доступности
Панель времени доступности отображает время работы cервера управления Кибер Бэкап.
По умолчанию панель использует метрику otelcol_process_uptime, ассоциированную со значением атрибута ru.cyberprotect.cb.stand.name, которое было указано при настройке данных телеметрии (см. подраздел "Настройка данных телеметрии" в разделе Настройка внешнего мониторинга).
Настройка панелей с журналами
Для работы с журналами используется атрибут ru.cyberprotect.cb.stand.name, которой был указан при настройке данных телеметрии (см. подраздел "Настройка данных телеметрии" в разделе Настройка внешнего мониторинга).
Для корректной работы панели в Grafana Loki должна быть включена работа с структурированными метаданными.
